Marca: | Ironman |
Número De Modelo: | TDH-XB201 |
Cuota De Producción: | 1pc |
Precio: | Negociable |
Detalles Del Embalaje: | embalaje del cartón |
Payment Terms: | L/C, T/T |
Puerta batiente pequeña Arc |
||||

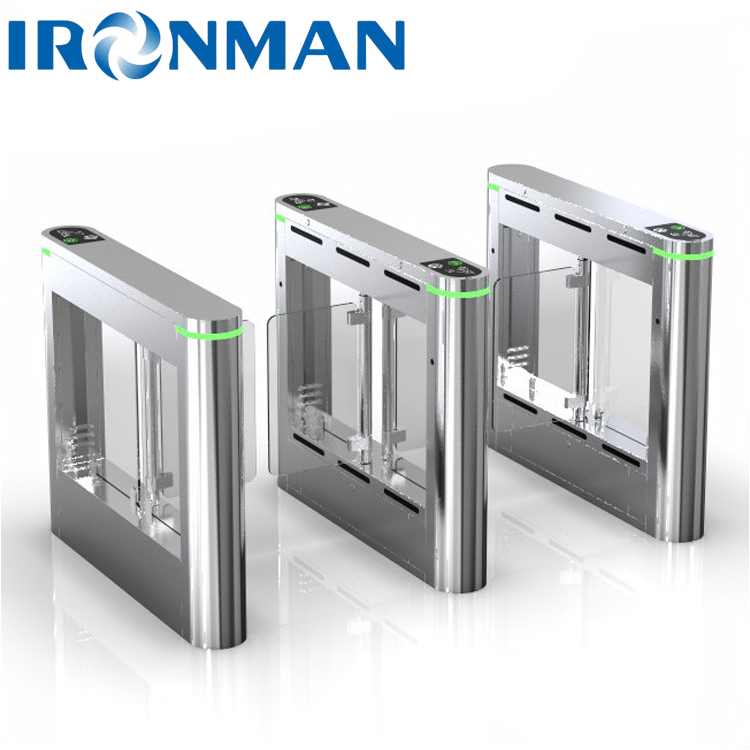

Imágenes del producto![]() |
Número de documento: | |||
Edición: | A/2 | |||
Hora de revisión: | 2022/8/29 | |||
Revisado por: | ||||
Parámetros del producto | Dimensiones: | 1200*180*1020mm | Material de la caja: | Cubierta superior: acero inoxidable SUS304 pie 1,2 mm Caja: acero inoxidable SUS304 pie 1,0 mm |
Material del brazo oscilante: | Acrílico de 10 mm (el codo de acero inoxidable es opcional) | Ancho del canal: | ≤830mm | |
Dibujos de la línea de productos:![]() |
||||
Parámetros técnicos | ◆Material del chasis: acero inoxidable austenítico SUS304 ◆Estructura interna: Construcción de marco de acero/Carcasa de acero inoxidable estándar ◆Voltaje de trabajo: AC220V±10V ◆Motor de accionamiento: motor CC sin escobillas (24~36VCC) ◆Estructura de movimiento: movimiento horizontal helicoidal anti-colisión ◆Vida útil normal: Apertura y cierre continuos durante más de 5 millones de veces ◆Sensores infrarrojos: 4 pares; se pueden seleccionar 8 pares ◆Temperatura ambiente de trabajo: -35℃~75℃ ◆Humedad relativa: 0~90% (Sin condensación) ◆Interfaz de comunicación: puerto serie RS232 ◆Protocolo de comunicación: protocolo MODBUS ◆Velocidad de trabajo de la puerta: ≤30 personas/min (El modo de memoria se puede activar) ◆Tiempo de paso: tiempo de paso al deslizar la tarjeta: 10S (Si nadie pasa en 10S: la puerta se cerrará automáticamente, y el tiempo se puede ajustar según las necesidades) |
|||
Parámetros de función | Funciones básicas | ●Función de alarma: Función de alarma sonora y luminosa. | ||
●Anti-interferencia: Para evitar que la puerta sea anormal causada por causas electromagnéticas y otras externas. |
||||
●Configuración del modo de paso: El paso unidireccional, el paso bidireccional y el paso libre se pueden configurar a través de las teclas de la placa de control principal. | ||||
●Anti-cola: Para evitar la situación no permitida de pasar demasiadas personas a la vez. | ||||
●Función anti-pellizco: Cuando el freno está en el proceso de cierre, el freno dejará de cerrarse después de detectar la señal anti-pellizco. | ||||
●Restablecimiento automático. El derecho de paso se cancelará si las personas no pasan en un tiempo establecido, el tiempo predeterminado es de 10 segundos, y el tiempo de paso se puede configurar mediante un interruptor. | ||||
●Control de acceso: El puerto externo se puede conectar a una variedad de dispositivos de identificación biométrica. | ||||
●La puerta se abre después de un fallo de alimentación. | ||||
●Detección de fallos: La placa de control puede admitir la detección del tipo de fallo, el análisis de la causa del fallo y la solución de problemas. | ||||
●Indicador de paso: Luz indicadora del estado del tráfico; se puede configurar la función de alarma de tiempo de permanencia en el canal. | ||||
Funciones extensibles | ▲Modo de paso △Normal: Modo de paso normal. △Paso: modo de paso automático de coche/coche eléctrico/motocicleta. |
|||
▲Retraso de encendido/apagado: establecer el retraso de apagado después de que la máquina de conmutación reciba la señal de apagado/establecer el retraso de apagado después de que el peatón pase. El valor predeterminado es 0 segundos. | ||||
▲Deslizar la tarjeta en el canal △Desactivar por defecto: Deslizar la tarjeta en el canal (en la región infrarroja inductiva) no es válido △Permitir: Se permite la verificación de la tarjeta de deslizamiento en el canal. |
||||
▲ Si el seguimiento y la marcha atrás están bloqueados al cerrar la puerta △No cerrar: El paso inverso/seguimiento (A desliza la tarjeta, B pasa) no cerrará la puerta. △Cerrar la puerta y luego abrir la puerta: El paso inverso/seguimiento cerrará la puerta primero y la abrirá de nuevo después de cerrarla. △No abrir después de cerrar: el paso inverso/seguimiento cerrará la puerta y no se volverá a abrir después de cerrar la puerta. |
||||
▲Enlace de fuego △Modo normalmente abierto: la puerta mantiene el estado abierto; △Modo normalmente cerrado: la puerta mantiene el estado de conmutación. |
||||
▲Modo de paso △Paso bidireccional, deslizar la tarjeta bidireccionalmente para el flujo de personas. △Paso libre bidireccional, no se requiere verificación de tarjeta de crédito. △Paso unidireccional, tarjeta de deslizamiento unidireccional (A), y la puerta se abre normalmente para el flujo de personas; la tarjeta de deslizamiento direccional inversa (B) no es válida, y la puerta se cierra. △Paso libre unidireccional, paso libre unidireccional (A), y el paso direccional inverso (B) requieren una verificación de tarjeta de deslizamiento. △El paso está prohibido, la tarjeta de deslizamiento bidireccional no es válida, y la puerta entra en el estado bloqueado. |
||||
Descripción del producto
El equipo funciona sin problemas, con bajo ruido, alta eficiencia, ahorro de espacio, y puede reducir eficazmente al personal de seguridad. Es adecuado para edificios de oficinas de alta gama, aeropuertos, estaciones de metro y otros lugares con altos requisitos de seguridad.
