| Lugar de origen: | China. |
| Nombre de la marca: | Ironman |
| Certificación: | ISO9001 |
| Número de modelo: | IM.Y303 |
| Especificaciones del producto de lujo ticking oblicuo octogonal ala puerta giratoria |
||||

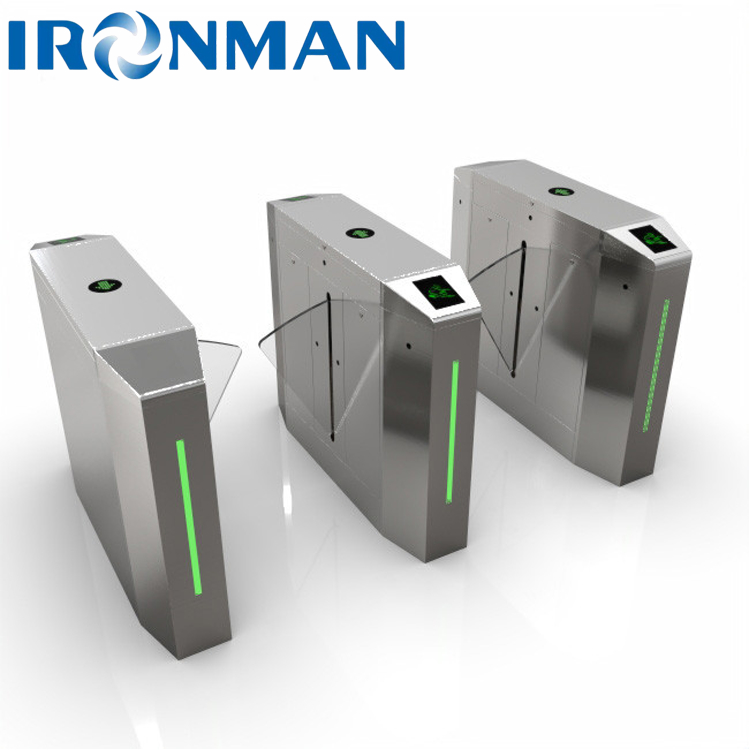

| Imagen del producto | Número del documento: | |||
| Versión | A/0 | |||
| Tiempo de revisión | ||||
| Revisado por | ||||
| Parámetros del producto | Las dimensiones | Se aplican las siguientes medidas: | Material de la carcasa: | Casas:acero inoxidable 304 de 1,5 mm Parte superior:acero inoxidable 304 2.0 mm |
| Material del brazo del ala: | 15 mm Acrílico de las alas | ancho del canal | 550 mm o 600 mm | |
| aplicación: | Apto para pasajes peatonales interiores o exteriores, como: lugares escénicos, parques,Parques infantiles/escuelas primarias y secundarias/colegios/edificios de oficinas/hoteles/habitaciones/parques industriales/hospitales/empresas e instituciones/pavimentos públicos/espacios deportivos, etc.; | |||
| Dibujo del producto: | ||||
| Parámetro técnico | ◆Material de la carcasa:AISI SUS304 ◆Construcción interna: estructura de marco/concha de acero inoxidable estándar; pintura negra en ambos extremos; ◆Voltaje de alimentación: 220 V AC ± 10 V ◆Motor de accionamiento: motor sin escobillas de corriente continua ((24~36VDC) ◆Construcción del movimiento: movimiento de tracción directa a toda altura, fijado con tornillos superiores e inferiores, fuerza de soporte firme; movimiento de alta precisión y motor de tracción directa, mayor precisión,velocidad de apertura y cierre más rápida, vida útil más larga (producto patentado); aeronave de doble ala El modo de funcionamiento del núcleo (opcional) adopta una estructura de enlace de cuatro barras, que tiene una alta estabilidad y bajo ruido. ◆Vida útil: 5,000, 000 veces ◆ Sensor infrarrojo: 8 pares (puede soportar más de 8 pares de configuración) ◆Temperatura de trabajo: -35°C~75°C ◆Humedad relativa: 0~90% (no condensante) ◆Interfaz de comunicación: puerto serie RS232 ◆Protocolo de comunicación: protocolo MODBUS ◆Velocidad de trabajo del girador: 45~50 personas/min; configuración de alas de doble vuelo ≤ 30 personas/min (se puede activar el modo memoria) ◆Tiempo de paso: tiempo de desplazamiento de la tarjeta: 10S (si nadie pasa dentro de los 10S: la puerta se cierra automáticamente y el tiempo se puede ajustar según las necesidades) |
|||
| Parámetro de la función | Función básica | ● Función de alarma: con función de alarma de sonido y luz | ||
| ●Anti-interferencia:puede limitar las anomalías del sistema causadas por factores electromagnéticos y otros factores externos | ||||
| ●Configuración del modo de paso: el paso unidireccional, el paso bidireccional, el paso libre (retracción del brazo del ala), etc. se pueden configurar a través de los botones del panel de control principal | ||||
| ●Anti-seguimiento: evitar la situación no autorizada de demasiadas personas a la vez. | ||||
| ●Función antiprisión:Cuando el pincel está en proceso de cierre, el pincel dejará de cerrarse después de detectar la señal antiprisión | ||||
| ●Reinicio automático: después de abrir la puerta, si el usuario no pasa dentro del tiempo especificado, el sistema cancelará automáticamente el permiso del usuario para pasar este tiempo; El valor predeterminado es de 10 segundos,y el tiempo de tráfico se puede establecer a través del interruptor | ||||
| ● Control de acceso: el puerto externo puede conectar una variedad de dispositivos biométricos | ||||
| ●Apagar y abrir:apagar después de apagar y ajustar la dirección de apertura del interruptor | ||||
| ●Detección de fallos:El tablero de control puede ayudar a detectar el tipo de fallos, ayudar a analizar las causas de los fallos y manejar los fallos y las anormalidades. | ||||
| ●Indicación de paso: con indicador de estado de paso; también puede establecer la función de alarma de exceder el tiempo de permanencia en el canal | ||||
| Función de extensión | ▲ Modo de paso △ Normal: modo normal de paso de peatones △ Paso: modo de paso del vehículo automático / vehículo eléctrico / motocicleta |
|||
| ▲Transmisión de voz, módulo de voz expandible y ajuste de volumen | ||||
| ▲Retraso de apertura/cierre, fija el tiempo de apertura de retraso después de que el torniquete de la puerta reciba la señal de apertura/fija el tiempo de cierre de retraso después de que pasen los peatones, el valor predeterminado es de 0 segundos | ||||
| ▲Deslizamiento de tarjetas en el canal △Prohibido por defecto: el deslizamiento de la tarjeta en el canal (área de infrarrojos inductivos) no es válido △Permiso: se permite la verificación del deslizamiento de la tarjeta en el canal |
||||
| ▲Si se bloquean el trasero y la marcha atrás cerrando la puerta △La puerta cerrada: la puerta no se cerrará con el retroceso o el seguimiento (tarjeta A, pase B) △Cerrar primero la puerta y luego abrir la puerta: cerrar primero la puerta para el tráfico de marcha atrás/trasero y luego volver a abrir la puerta después de cerrarla. △No abra la puerta después de haberla cerrado: el tráfico en marcha atrás/trasero cerrará la puerta y la puerta no se volverá a abrir después de haberse cerrado. |
||||
| ▲Enlace de fuego △Modo de apertura normal: la puerta permanece abierta; △Modo cerrado normalmente: la puerta permanece cerrada |
||||
| ▲Modo de paso △ Pasaje bidireccional, deslizamiento de tarjetas bidireccionales para el flujo de personas. △Pasaje libre bidireccional, no se requiere verificación con tarjeta de crédito. △Pasaje de dirección única, tarjeta de deslizamiento de dirección única (A) y la puerta se abre normalmente para el flujo de personas; la tarjeta de deslizamiento de dirección inversa (B) no es válida y la puerta se cierra. △El paso libre en dirección única, el paso libre en dirección única (A) y el paso en dirección inversa (B) requieren una verificación de tarjeta de deslizamiento. △El paso está prohibido, la tarjeta bidireccional está inválida y la puerta entra en el estado de bloqueo. |
||||
